AR15049-01RAIL4-S / SIL4
Sicherheitsrelais mit höchster Sicherheitsintegrität -SIL4

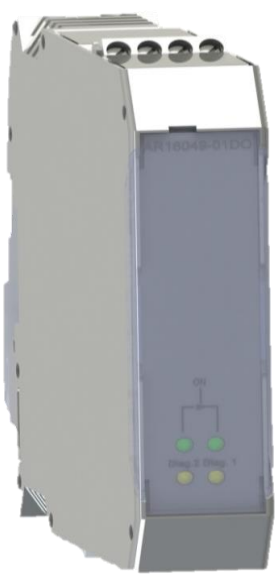

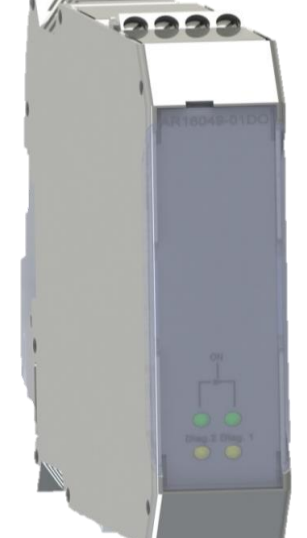

Das Relaisgerät AR16049-01DO ist eine 1 fehlersichere Relaisbaugruppe mit einem galvanisch getrennten, potentialfreien Ausgang. Der Ausgang wird über zwei Steuereingänge (S1-ON und S2-ON) bedient und kann ein- oder ausgeschaltet werden. Zur Diagnose kann das erfolgte Öffnen von Relais 1 und Relais 2 über die Diagnose-Ausgänge gelesen werden. Das korrekte Abschalten von Relais 1 und Relais 2 sowie der Zustand der Ansteuerung werden über Leuchtmelder angezeigt.
Das Relaisgerät ist mit zwei Relais mit zwangsgeführten Kontakten ausgestattet. Der Schließer ist in Reihe geschaltet. Die NC-Kontakte können unabhängig für die Diagnose verwendet werden.
Anwendungen:
➢ Das Relaisgerät AR16049-01DO eignet sich für sicherheitsrelevante Anwendungen für die Maschinenrichtlinie und entspricht IEC 62061 bis SIL3.
➢ Das Relaisgerät entspricht PL e nach EN ISO 13849-1
➢ Das Relaisgerät kann auch in anderen Sicherheitsanwendungen eingesetzt werden wie ESD, Brennermanagement und Prozessanwendungen. Das Relaisgerät kann zur Abschaltung der Energieversorgung und für Aufgaben der funktionalen Sicherheit in gesicherten Bereichen eingesetzt werden.
AR15049-01RAIL4-S / SIL4
Technische Daten
Nennspannung (UN): 24VDC
Spannungsbereich (UB): 18 V … 30 V
Nennverbrauch: ca. 0,9 W
Kontaktmaterial (Relais):AgNi + 0,2 µm Au
Schaltspannung min./max. AC und DC 10 V / DC 250 V, AC 4001
Schaltstrom min./max. AC und DC 10 mA / 6A1
Schaltleistung min./max.AC 3 VA, DC 0,1 W / AC 2000 VA, DC 240 W1
Schalthäufigkeit Relais max. 20 Zyklen/s
Lebensdauer:
➢ mechanische: -40 x 106 ➢ elektrische: bei AC 230 V, 8 A, cos φ=1 >105
Umgebungstemperatur: -40…+70°C
Lagertemperatur: -40 °C to 85 °C
Isolation nach IEC 60664-1
➢ Bemessungsisolationsspannung: 250 VAC
➢ Verschmutzungsgrad: 2
➢ Überspannungskategorie: III
Schaltzeiten:
➢ DC-Last: Einschaltzeit: 8 ms Ausschaltzeit: 9 ms
➢ AC-Last: Einschaltzeit: 9 ms Ausschaltzeit: 15 ms
