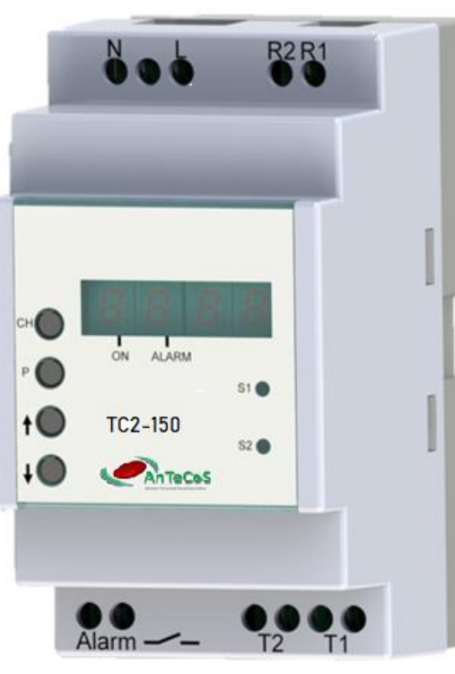

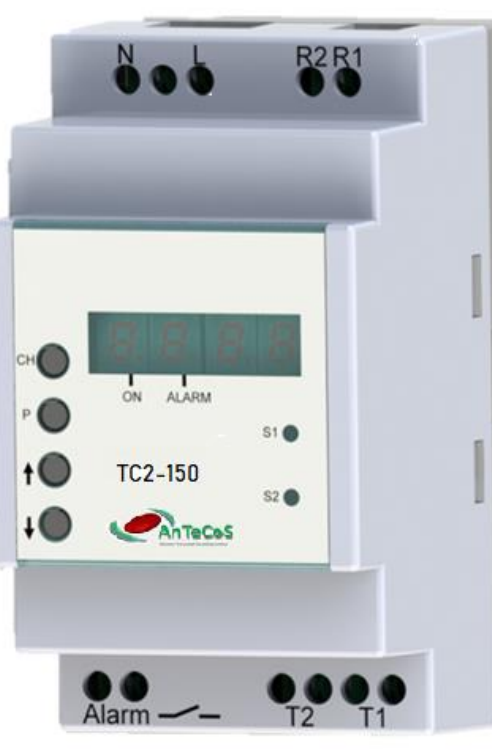

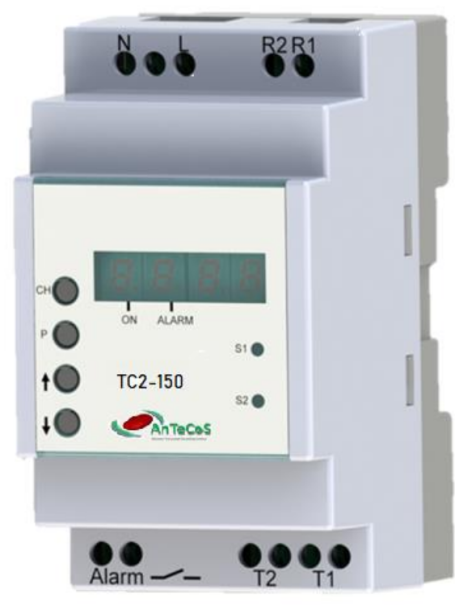

TC2-150
2-Kanal Temperaturregler bis 150° C mit Alarmausgang
Der kompakte NTC-Temperaturregler TC2-150 der AnTeCoS GmbH kann in sämtlichen elektrischen Heizsystemen zum Einsatz kommen, in denen die Temperaturen bis 1500C zuverlässig gemessen und präzise geregelt werden müssen. Er ist auf die Hutschienenmontage ausgelegt und beansprucht 3TE nach DIN43880.
Der Temperaturregler TC2-150 ist zweikanalig ausgelegt und ermöglicht als Kompaktregler einen optimalen Reglerbetrieb. Bei den einzelnen Kanälen werden über die angeschlossenen Temperaturfühler die Messstellentemperaturen erfasst und bei einer Unterschreitung der eingestellten Sollwerte die entsprechenden Schaltausgänge angesteuert. Mit einer Schalthysterese wird nach dem Erreichen des Sollwertes der Relaisausgang wieder abgeschaltet.
Des Weiteren bietet der TC2-150 eine Erkennung der Untertemperatur für jeden Kanal. Beim Unterschreiten einer einstellbaren Untertemperatur am Temperatursensor wird der Alarmausgang angesteuert. Die Regelung wird dadurch nicht beeinflusst.
Der Temperaturregler TC2-150 bietet weiterhin eine Überwachung hinsichtlich eines Fühlerbruchs, bzw. eines Kurzschlusses der Temperatur-Fühler. Die Signalisierung von Fehlern erfolgt über das LEDDisplay und über den potentialfreien Alarmkontakt.
TC2-
150
Technische Daten
Nennspannung: 230V- ±6%, 50Hz - 60Hz
Eigenverbrauch: ca. 2,5 VA (2,5 W) Schaltleistung
Ausgang 1: 230V (AC) 6A1 / 30V (DC) 6A
Schaltleistung Ausgang 2: 230V (AC) 6A1 / 30V (DC) 6A
Schaltleistung Alarmrelais: 230V (AC) 2A1 / 30V (DC) 2A Schalthysterese: 2°C
Betriebstemperatur 0 °C bis 60 °C
Temperaturmessbereich: -30°C … +150°C (abhängig vom verwendeten Fühler)
Anzeigegenauigkeit 1°C
Messgenauigkeit: ± 3% (abhängig von dem verwendeten Fühler)
Anzeige: 7-Segment, beleuchtet
Schutzart: IP20 – Schaltschrankeinbau, erschütterungsfrei
Isolationsprüfung: 2 KV
Platzbedarf: 3TE nach DIN 43880
